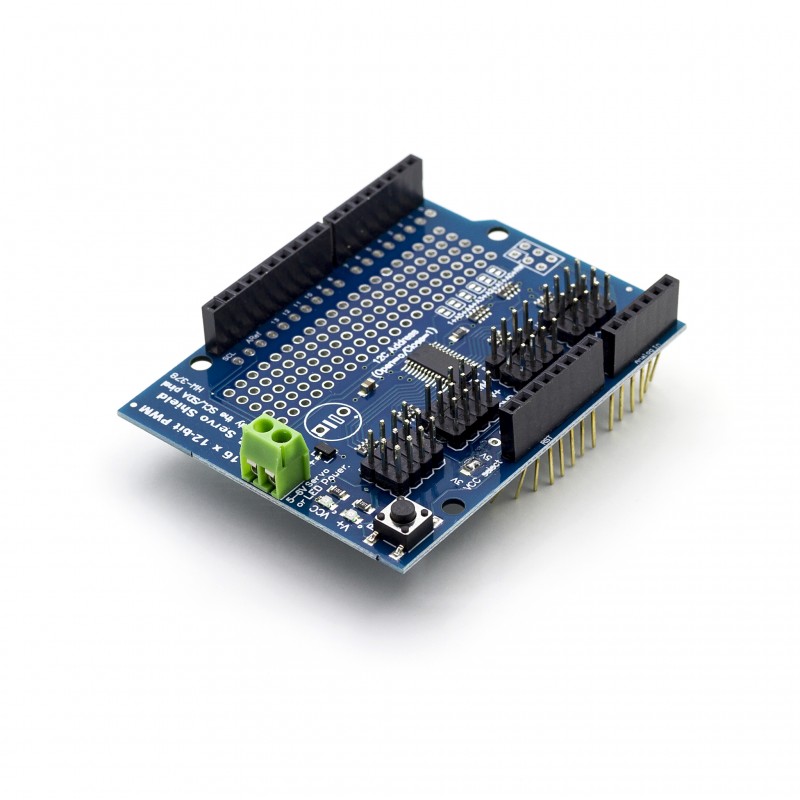

Shield 16 Canais PWM 12 Bit para Servos I2C

Especificações:

Driver PWM controlado por I2C com um relógio integrado. Isto significa que, ao contrário da família TLC5940, não precisa de enviar sinais contínuos para ligar o

microcontrolador, o funcionamento é completamente livre!

Compatível com 5V, o que significa que pode controlá-lo a partir de um Arduíno de 3.3V e ainda controlar com segurança saídas de até 6V (isso é bom quando quer controlar

LEDs brancos ou azuis com tensões de mais de 3,4+);

Possui 6 pinos de seleção de endereço para que possa empilhar até 62 shields num único barramento I2C. 12 dos 16 pinos de saída podem ser acessados ​​quando

empilhados;

Frequência PWM ajustável até cerca de 1,6 KHz;

Resolução de 12 bits para cada saída;

Saída configurável push-pull ou open-drain;

Bloco de terminais para entrada de energia (também pode usar os pinos laterais de 2.54mm);

Proteção contra inversão de polaridade na entrada do bloco de terminais;

LEDs de alimentação verde e vermelho;

Conectores de 3 pinos em grupos de 4 para que possa ligar 16 servos de uma vez;

Design empilhável;

Um local para colocar um grande condensador na linha V+ (no caso de precisar);

Resistências de 220Ω em todas as linhas de saída para protegê-las e para tornar o controlo de LEDs trivial;

Jumpers para os 6 pinos de seleção de endereço;

Possui uma área de prototipagem de 5x20 para qualquer fiação extra que queira adicionar.

Dimensões: 54mm x 70mm x 3mm.
