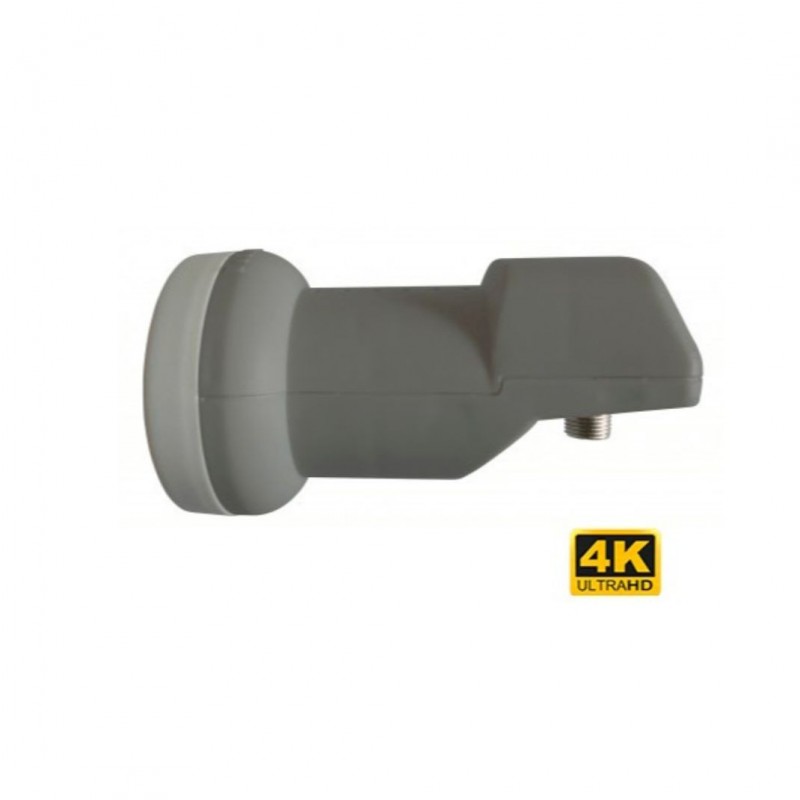

LNB Single DAXIS

Frequência de entrada:

Banda Baixa: 10.70~11.70 GHz

Banda Alta: 11.70~12.75 GHz

Frequência de saída:

Banda Baixa: 950 ~ 1950 MHz

Banda Alta: 1100 ~ 2150 MHz

Oscilador Local:

Banda Baixa: 9.75 GHz

Banda Alta: 10.60 GHz

Figura de Ruído: 0.1 dB (típ.)

Ganho a 25ºC: 58 dB (min.) / 63 dB (máx.)

Estabilidade de Ganho: ± 0.5 dB / 26 MHz

Isolamento de Polarização Cruzada: 25 dB (típ.)

Estabilidade do Oscilador Local: ± 1.0 MHz (máx.) @ +25º C ± 2.0 MHz (máx.) @ -40º C ~ +60º C

Ruído de fase do oscilador local: -50 dBc / Hz @ 1 kHz -75 dBc / Hz @ 10 kHz -95 dBc / Hz @ 100 kHz

Rejeição de Imagem: 40 dB (min.)

VSWR: 2 : 1 (típ.)

Consumo de corrente: 70 mA (máx.)

Mudança de Banda:

Banda Baixa: 0 kHz

Banda Alta: 22 kHz ± 4 kHz

Voltagem - mudança de polarização: 12.0 ~ 14.0 V Vertical 16.0 ~20.0 V Horizontal

Temperatura de Funcionamento: -40º C /+60º C
