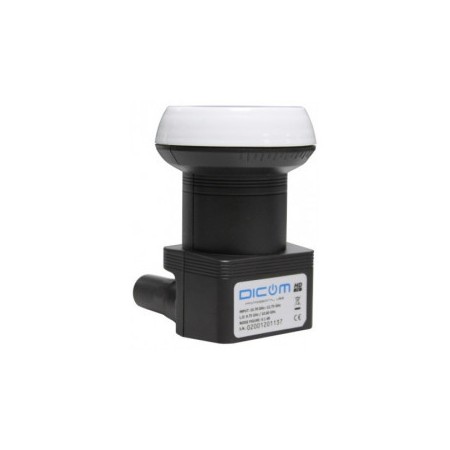

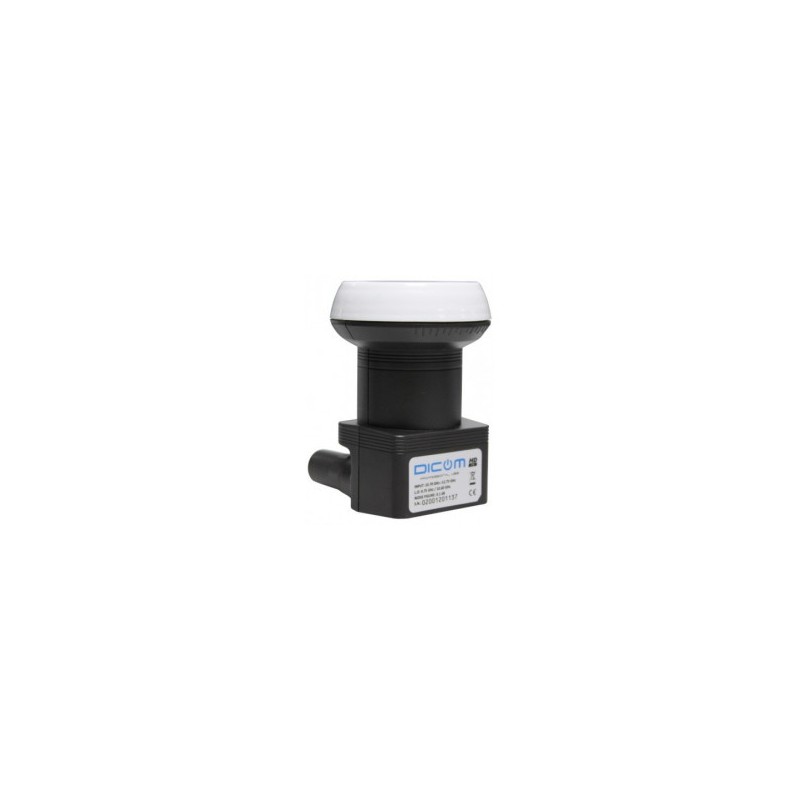

LNB Single Universal DICOM

Frequência de entrada:

Banda Baixa: 10.70~11.70 GHz

Banda Alta: 11.70~12.75 GHz

Frequência de saída:

Banda Baixa: 950 ~ 1950 MHz

Banda Alta: 1100 ~ 2150 MHz

Oscilador Local:

Banda Baixa: 9.75 GHz

Banda Alta: 10.60 GHz

Figura de Ruído:

0.7 dB (típ.)

Ganho a 25ºC:

58 dB (min.) / 68 dB (máx.)

Estabilidade de Ganho:

± 0.5 dB / 26 MHz

Isolamento de Polarização Cruzada:

25 dB (típ.)

 Estabilidade do Oscilador Local:

 ± 1.0 MHz (máx.) @ +25º C

 ± 2.0 MHz (máx.) @ -40º C ~ +60º C

 Ruído de fase do oscilador local:

 -50 dBc / Hz @ 1 kHz

 -75 dBc / Hz @ 10 kHz

 -95 dBc / Hz @ 100 kHz

Rejeição de Imagem:

 40 dB (min.)

 VSWR:

 2.5 : 1 (máx.)

Consumo de corrente:

80 mA (typ.) / 160 mA (máx.)

Mudança de Banda:

Banda Baixa: 0 kHz

Banda Alta: 22 kHz ± 4 kHz

Voltagem - mudança de polarização:

 12.0 ~ 14.0 V Vertical

 16.0 ~20.0 V Horizontal

Temperatura de  Funcionamento:

 -40º C / +60º C
