Módulo Sensor de Corrente ACS712 20A
5,76 €
Com IVA
Especificações:
Baixo nível de ruído no sinal analógico;
Faixa de medição de até 20A;
Largura de faixa do dispositivo é setado via pino Filter;
O tempo de resposta para entrada de corrente de 5us;
Largura de faixa de 80kHz;
Erro na saída a 25ºC é de 1.5%;
Resistência de condutor interna de 1.2mOhm;
Isolação de no mínimo 2.1 kVRMS entre os pinos 1-4 e 5-8;
Tensão de alimentação e operação única de 5Vdc;
Sensitividade de saída: 66 a 185mV/A;
Tensão de saída proporcional para correntes AC ou DC;
Tensão offset de saída extremamente estável;
Histerese magnética próximo a zero;
Dimensões: 30 x 12 x 12mm.
-
Loja De Aveiro3 un.
-
Total Disponível3 un.

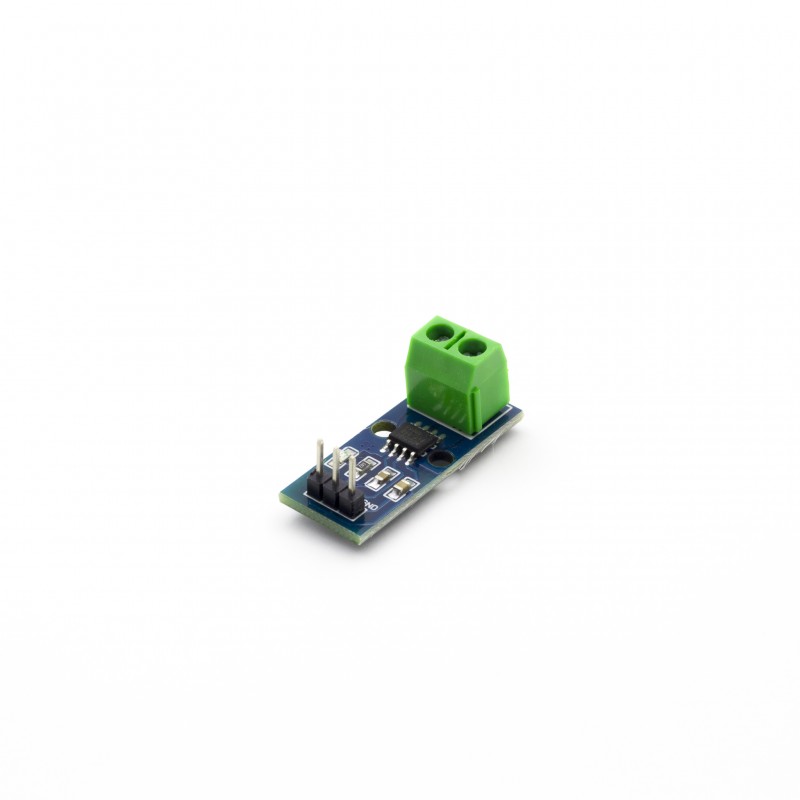

Esta placa utiliza o sensor de corrente linear por efeito Hall ACS712.
O ACS712 tem na saída um sinal analógico que varia linearmente com a corrente. O dispositivo requer 5Vcc e alguns capacitores de filtro.
Tem um excelente custo benefício para estudantes, hobistas e profissionais iniciantes da área de eletrônica.
Este sensor usa o efeito hall para detetar o campo magnético gerado pela passagem de corrente, gerando na saída do módulo (pino OUT).
O sensor de corrente ACS712 pode ser utilizando com corrente alternada (AC) e corrente contínua (DC), e os bornes de ligação são completamente isolados da saída para o
microcontrolador.
