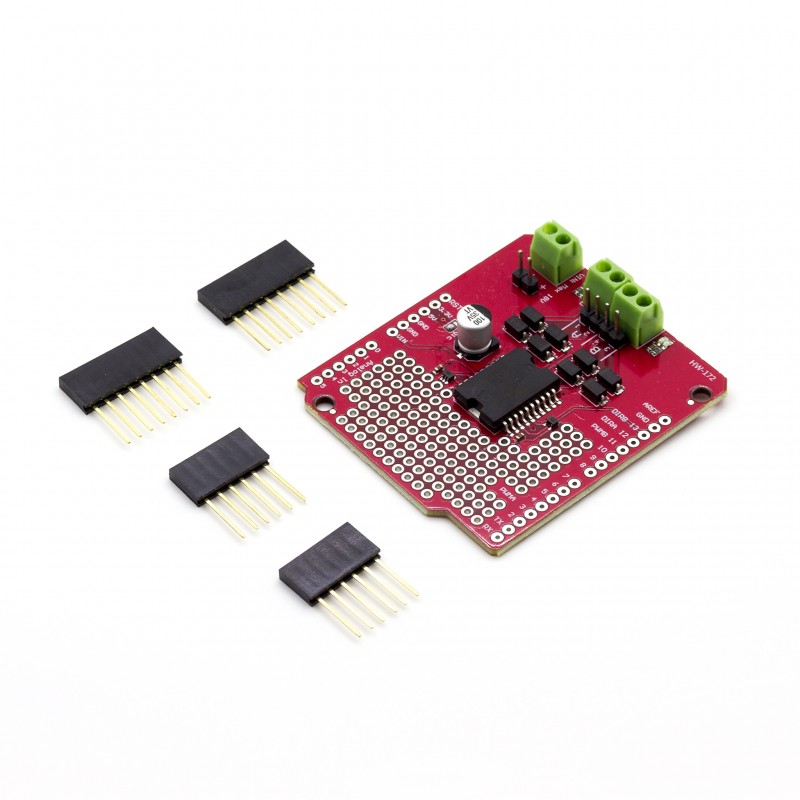

Shield Driver do Motor L298P
13,64 €
Com IVA
Especificações:
Tensão de controle lógico: 4,5 ~ 5,5 V
Tensão de alimentação do motor: 6~15V
Corrente máxima de acionamento: 2A
Dissipação máxima de energia: 25W (T = 75 graus Celsius)
Temperatura de operação: -25 graus Celsius ~ +130 graus Celsius
Faixa de serviço de saída: 0% ~ 100%
-
Loja De Aveiro3 un.
-
Total Disponível3 un.
Este é um shield de motor para Arduíno que controlará dois motores DC. Baseado na ponte H L298, pode conduzir até 2 amperes por canal.
A placa recebe energia da mesma linha Vin que a placa Arduíno, inclui LEDs azuis e amarelos para indicar a direção ativa e todas as linhas de driver são protegidas por díodo
contra EMF traseiro.
A nova versão desta blindagem permite lógica de 3,3 ou 5v, uma conexão VIN separada e mais robusta, e a entrada PWM mudou para o pino 3.
O controle do motor conectado a OUT1/2 é conectado à linha digital 12 (direção A) e linha digital 3 (PWM A).
O controle do motor conectado a OUT3/4 é conectado à linha digital 13 (direção B) e à linha digital 11 (PWM B).
Detalhes do Produto
NA119
3 Itens
Referências Específicas
Este é um shield de motor para Arduíno que controlará dois motores DC. Baseado na ponte H L298, pode conduzir até 2 amperes por canal.
A placa recebe energia da mesma linha Vin que a placa Arduíno, inclui LEDs azuis e amarelos para indicar a direção ativa e todas as linhas de driver são protegidas por díodo
contra EMF traseiro.
A nova versão desta blindagem permite lógica de 3,3 ou 5v, uma conexão VIN separada e mais robusta, e a entrada PWM mudou para o pino 3.
O controle do motor conectado a OUT1/2 é conectado à linha digital 12 (direção A) e linha digital 3 (PWM A).
O controle do motor conectado a OUT3/4 é conectado à linha digital 13 (direção B) e à linha digital 11 (PWM B).
